El icónico techo abovedado de concreto del edificio CNIT en La Défense, París, ahora cuenta con la iluminación LED de Anolis.
Este emocionante proyecto de iluminación forma parte de una iniciativa de modernización liderada por el arquitecto Jean-Luc Crochon de Cro&Co Architecture, quien recurrió a BOA Light Studio para desarrollar un plan que mejorara la parte inferior del techo con iluminación.
El diseño de iluminación busca darle vida a la estructura, capturando la textura, los matices y la luminosidad del exterior para llenar de energía el espacio interior del edificio, que incluye tiendas, oficinas, un hotel y un centro de convenciones.
El objetivo del cliente, el equipo de gestión de Unibail-Rodamco-Westfield, encargado de administrar la propiedad, era "aumentar la cantidad de luz".

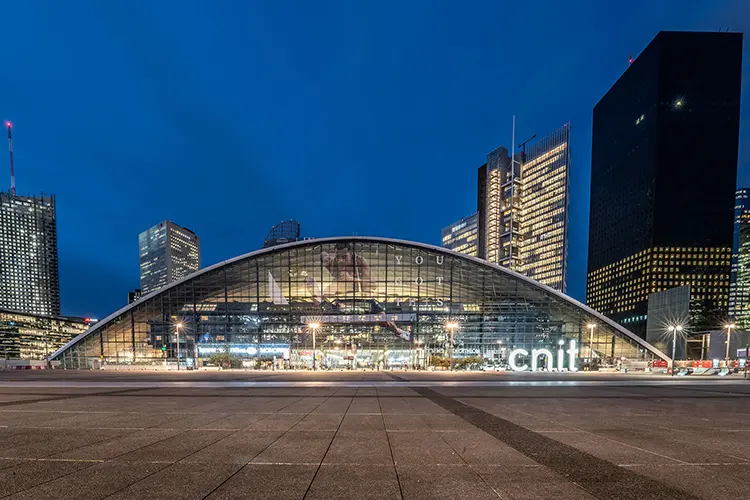

La imponente bóveda de concreto consta de 46 metros de altura y cada lado mide 218 metros de largo, formando parte de un triángulo equilátero. Tres fachadas de vidrio, con curvas convexas en dos lados, abarcan cada una 206 metros y permiten que la luz del día y el sol penetren en el espacio.
El techo se eleva desde tres pilares, conectados al vértice de un triángulo debajo del hall de recepción. Su doble carcasa de 6 centímetros de espesor es el último elemento intacto de la monumental arquitectura de reconstrucción de la posguerra que caracterizó el esquema inicial de construcción de La Défense. Inaugurada en 1958, la bóveda ha sido renovada dos veces, en 1989 y 2009.
El nuevo diseño de iluminación elegido para lograr los mejores resultados consistió en iluminar la bóveda de manera indirecta desde los techos de las oficinas más altas en el interior.
Necesitábamos mucha potencia lumínica para conseguir esto, y seleccionamos los dispositivos más grandes de Anolis, los Calumma XL SC, ya que su salida de 11,000 lúmenes nos proporcionó el impulso necesario además de una excelente calidad de luz, explicó Nedir Benkhelifa de BOA Light Studio.
Querían enfatizar el relieve y resaltar la presencia sublime y etérea de la bóveda, señaló Nedir, agregando que se trataba más de crear una "sensación" –casi una ilusión de luz– a través de una "presencia luminosa", que de iluminar directamente la superficie del techo. "Los estados de ánimo de luz se perciben mejor. Hecho correctamente, es un fenómeno psicológico que mejora la percepción general del lugar", señaló.
Bruno Francois, especialista en productos de Anolis France, recordó cómo su solicitud coincidió con el lanzamiento de Calumma, una nueva gama de luminarias LED ideal para proyectos de instalación que necesitan soluciones de iluminación de punto, acento o inundación. El diseño óptico de la luminaria utiliza 37 LED de chip único de alta eficacia, disponibles con variantes de color LED opcionales y varios ángulos de haz.
En febrero y marzo de 2023, se realizaron pruebas en el lugar con ocho dispositivos Calumma XL SC que se colocaron cerca de las ubicaciones finales propuestas para dar resultados realistas.
En dos sesiones durante un período de quince días, los diseñadores de iluminación del estudio BOA midieron meticulosamente los niveles y observaron los efectos, un ejercicio que confirmó varios aspectos de esta idea de iluminación indirecta que eran difíciles o imposibles de evaluar utilizando la modelización 3D.
A partir de estas pruebas, seleccionaron la óptica de haz nativa de 10° del dispositivo, ajustaron su posición final, validaron las temperaturas de color imaginadas y probaron el efecto de iluminación de las ópticas lineales.
El control de 8 canales del Calumma con ajustes de blancos CT y magenta-verde permitió al equipo de BOA refinar y perfeccionar los tonos deseados durante las pruebas.
Es tan fácil crear diferentes tonos en esta etapa. No necesitábamos que la iluminación fuera como una discoteca, o que se pusiera roja para Navidad, etc., así que optamos por un estilo elegante de blanco variable, añadió Nedir.
Tras las demostraciones y pruebas en el sitio, el Calumma XC SC se confirmó como la mejor opción de dispositivo para el proyecto, y Unibail-Rodamco-Westfield realizó el pedido de las versiones de blanco ajustables, 2,700 K y 4,000 K, que fueron fabricadas en la fábrica de Anolis en la República Checa.

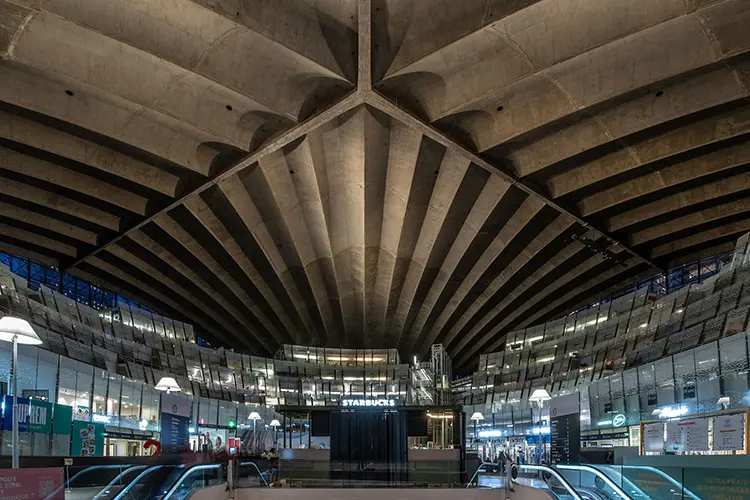

Tres filas de 8 unidades de Calumma XC SC, montadas en trípodes de metal, se distribuyen en las secciones del techo de las oficinas al final de cada arco de la bóveda y en su descenso inicial. Iluminando el techo y creando el relieve texturizado que BOA imaginó, revelan las ranuras, detalles y linealidad de la bóveda de concreto creando sombras suaves.
Los soportes a nivel de los ojos de 1.2 metros de altura, en elegante negro grafito (RAL 9011), fabricados por el instalador, Citeos, permiten que la iluminación se enmascare desde las barandas de terraza en cada sección.
Los cuerpos de Calumma están fabricados en aluminio fundido a presión y tienen una clasificación IP67 y IK10, y diseñados para resistir la humedad y todas las temperaturas, tanto en exteriores como en interiores.
Se programaron en los dos tonos de blanco. Nedir optó por trabajar con estos tonos más cálidos, evitando cualquier cosa demasiado fría, ya que el concreto es frío y muy crudo. Durante las pruebas, la iluminación con blancos más fríos reveló defectos del material y diferencias de color que eran bastante mundanas.
Generamos efectivos movimientos de luz que 'respiraban lentamente', como si las nubes sobre nosotros estuvieran entrando al edificio y nos envolvieran, jugando con estas ondulaciones de luz, similares al movimiento de las nubes cuando pasan frente al sol y al cambio atmosférico que experimentamos cuando eso sucede, explicó.
Los dispositivos no están encendidos simultáneamente. Un tercio está apagado mientras el resto está en funcionamiento, y a veces es lo contrario, con dos tercios apagados y un tercio encendido. Estas secuencias cortas mantienen una sensación de brillo durante un ciclo de aproximadamente 15 minutos.
Las 24 luminarias Anolis se controlan a través de un sistema Pharos que utiliza DMX/RDM. Lumières Utiles se encargó del aspecto de control del proyecto para BOA y programó una serie de secuencias de iluminación predefinidas para la instalación.

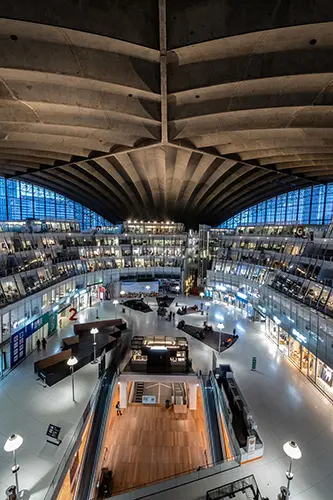

La iluminación es casi invisible desde algunos ángulos de la explanada interior del CNIT, pero estas sutiles ondas de luminancia revelan el techo con gran sencillez ¡y la empatía, la imaginación y la magia de la mente completan la escena!
