El renovado Estadio de Shanghái confió en la tecnología de Bose Professional para integrar su sistema de refuerzo sonoro.
El Estadio de Shanghái, sede del equipo de fútbol Shanghái Shenhua FC, es un referente de la innovadora arquitectura china en recintos deportivos. El estadio se caracteriza por su techo ondulado, que recuerda la forma de una silla de montar. Este elemento, espectacular a nivel visual, representó un gran reto acústico para los encargados de integrar el sistema de refuerzo de sonido, la empresa china BNC Technology y el equipo local de Bose Professional.
Inaugurado en 1997, el Estadio de Shanghái, situado en el distrito de Xuhui, en Shanghái, ha sido escenario de múltiples eventos de atletismo y fútbol, destacando el torneo de fútbol de los Juegos Olímpicos de 2008. En 2020, comenzó un proceso de renovación integral para convertirlo en un estadio específico para la práctica del fútbol, cumpliendo con los estándares que marca la FIFA para las competiciones internacionales. En 2023, una vez finalizadas las obras de renovación, el estadio reabrió sus puertas con una mayor capacidad, que aumentó de 56.000 a 72.000 espectadores.
Se construyó una nueva tribuna principal más alta con tres secciones de asientos en el lado oeste, elegantes palcos VIP y un área para medios de comunicación, además de modernos vestuarios para los equipos. El nuevo techo sigue el diseño ondulante de las gradas, elevándose hasta 70 metros en la zona oeste y bajando a 30 metros en las porterías, creando un aspecto similar a una silla de montar. El borde interior de la cubierta perimetral está formado por una pantalla LED transparente de 16,5 metros de ancho.
Desde el comienzo del proyecto del sistema de refuerzo sonoro, el tamaño y la forma inusual del estadio plantearon una serie de desafíos acústicos. En particular, la combinación de materiales, superficies y la estructura del techo generaban reflejos acústicos, amortiguaban el sonido y producían efectos que fue necesario solucionar mediante un riguroso proceso de diseño del sistema. Además, la propia estructura del techo determinó tanto la ubicación como la posición y el peso de los módulos de altavoces line arrays a utilizar.
Instalar los altavoces a diferentes alturas, entre 30 y más de 60 metros por encima del público, supuso un reto adicional para generar un campo sonoro uniforme en una superficie tan grande.
Así que los ingenieros especialistas tuvieron que considerar estos aspectos junto con la solicitud inicial de encontrar una solución lo suficientemente potente y flexible como para lograr los niveles de presión sonora necesarios, una cobertura uniforme, un timbre equilibrado y claridad vocal.
Para diseñar un sistema que ofreciera un sonido consistente, claro y potente, y que cumpliera con estas estrictas especificaciones y requisitos de diseño, los especialistas de BNC Technology y los ingenieros de Bose Professional utilizaron el software de simulación Modeler de Bose Professional, un programa de modelado en 3D para el diseño y análisis acústico que examina los planos arquitectónicos y las especificaciones de los materiales.
Modeler les permitió crear diferentes modelos con configuraciones y ubicaciones de los altavoces para evaluar la opción que ofreciera la cobertura, nivel de presión sonora e inteligibilidad óptimas.

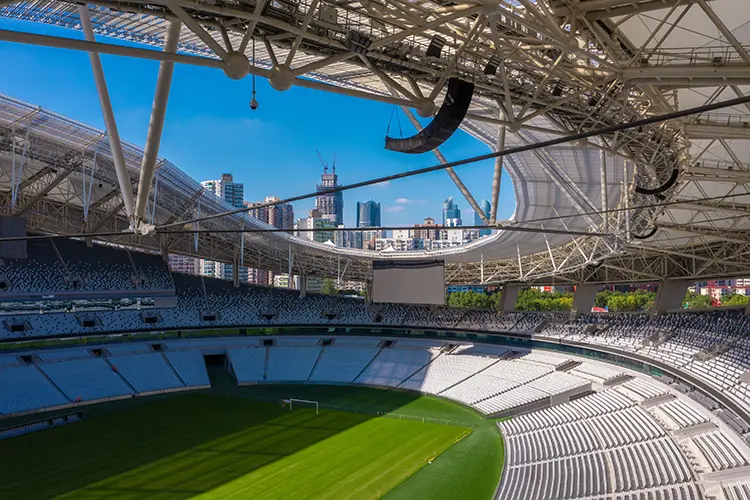

Tras un minucioso análisis y pruebas de modelado acústico virtual, se seleccionaron los altavoces ArenaMatch DeltaQ para el sistema de refuerzo sonoro del estadio. En total, se utilizaron 32 módulos de altavoces ArenaMatch independientes, con 16 arrays orientados hacia la zona del público y 16 arrays adicionales dirigidos hacia el campo de juego. Todos los altavoces están alimentados por 60 amplificadores PowerMatch 8500N y controlados por tres procesadores ControlSpace EX1280C, conectados en red a sistemas Dante redundantes.
La tecnología de los ArenaMatch DeltaQ facilita la creación de arrays de altavoces para exteriores que ofrecen un sonido uniforme e inteligible para todos los asistentes, con diferentes modelos diseñados para ofrecer una cobertura horizontal y vertical específica. Los distintos modelos pueden combinarse para formar line arrays que ofrezcan una cobertura y un alcance personalizados.
Con la renovación arquitectónica, una estructura de techo única, espectaculares pantallas de vídeo y el nuevo sistema de refuerzo sonoro que cubre la totalidad de sus asientos, el Estadio de Shanghái no solo cumple con los altos estándares de la FIFA y las normas de construcción más estrictas de China, sino que brinda una experiencia emocionante a los miles de aficionados del Shanghái Shenhua FC cada vez que se reúnen para ver un partido de su club.
